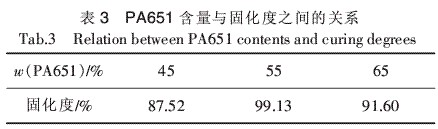

環(huán)氧樹(shù)脂網(wǎng)(m.ssteashop.cn)最新報道[此消息來(lái)源于中國環(huán)氧樹(shù)脂網(wǎng)：www.epoxy-e.com]。 2.3EP膠粘劑體系的固化度在其他條件保持不變的前提下[如固化工藝均為100℃/2h等]，PA651固化劑含量與EP膠粘劑體系固化度之間的關(guān)系如表3所示。由表3可知：隨著(zhù)PA651含量的不斷增加，固化度呈先升后降態(tài)勢，并且在w（PA651）=55%（相對于F-51質(zhì)量而言）時(shí)達到最大值（99.13%），說(shuō)明此時(shí)固化反應已基本完成。表4列出了不同固化條件與EP膠粘劑體系固化度之間的關(guān)系[w（PA651）=55%]。

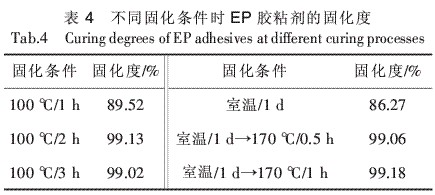

由表4可知：在其他條件保持不變的情況下，適當延長(cháng)固化時(shí)間或提高固化溫度，有利于提高EP膠粘劑體系的固化度。高溫后期處理可消除體系內的殘余應力，有利于提高固化物的力學(xué)性能和耐熱性。綜合考慮DSC的峰值溫度及實(shí)際使用要求，初步確定本研究的固化條件為“100℃/3h”（中溫固化）和“室溫/1d→170℃/1h”（高溫固化）。

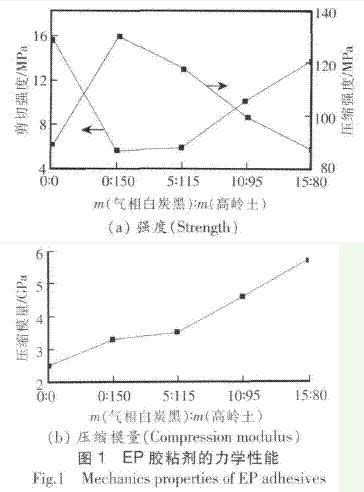

2.4EP膠粘劑中填料的選擇 在其他條件[如m（F-51）∶m（PA651）=100∶55、固化條件為“室溫/1d→170℃/1h”等]保持不變的前提下，m（氣相白炭黑）∶m（高嶺土）比例對膠接件力學(xué)性能的影響如圖1所示。
由圖1可知：在滿(mǎn)足膠粘劑操作性能的前提下，隨著(zhù)氣相白炭黑比例的不斷增加，膠粘劑的壓縮模量逐漸上升，剪切強度呈先降后升態(tài)勢，而壓縮強度則呈先升后降態(tài)勢；當m（氣相白炭黑）∶m（高嶺土）=15∶80時(shí)，膠粘劑的綜合性能較好。 1 2 3 4
以上就是這篇文章的全部?jì)热荨?/p>環(huán)氧樹(shù)脂 - m.ssteashop.cn -(責任編輯：admin) |
